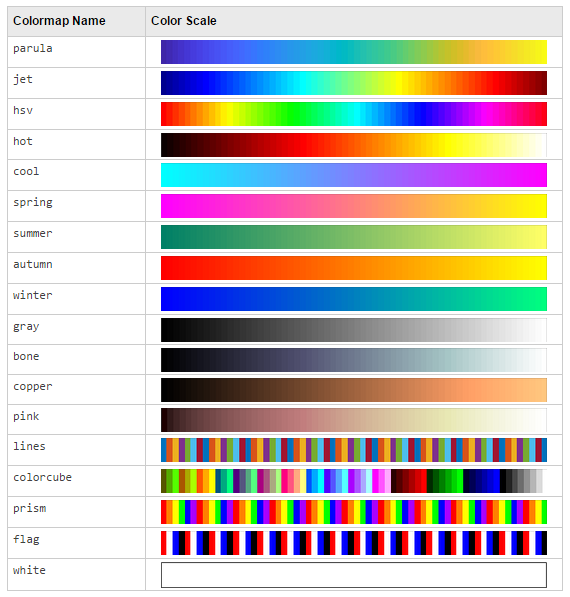

فهرست طرح های رنگ آمیزی (Colormap) از پیش تعریف شده، در متلب (MATLAB)

یک ماتریس شامل مقادیر عددی مختلف را تعریف کرده و سپس آن را با یک طرح رنگ آمیزی (Colormap) که انتخاب کرده ایم (طرح رنگ آمیزی با نام hsv)، رسم می کنیم :

3 خط اول کدها، برای عدم تداخل برنامه فعلی با برنامه های قبلی اجرا شده در متلب (MATLAB) می باشد.

دستور imagesc در متلب (MATLAB)، برای رسم مقادیر ذخیره شده در یک ماتریس، به صورت یک شکل رنگی (یک تصویر)، استفاده می شود ( کلید شماره 20 ).

دستور colorbar در متلب (MATLAB)، برای نمایش مقادیر متناظر با رنگ های (Color) به کار رفته در رسم شکل، در کنار شکل، به کار می رود ( کلید شماره 2798 ).

نتیجه :

همان مثال قبل را این بار با طرح های رنگ آمیزی (Colormap) مختلف تکرار می کنیم تا بتوانید تفاوت ظاهری آنها را مشاهده نمایید (یک ماتریس شامل مقادیر عددی مختلف را تعریف کرده و سپس آن را در چندین پنجره شکل جداگانه، با طرح های رنگ آمیزی (Colormap) مختلف، رسم می کنیم) :

نام طرح های رنگ آمیزی (Colormap) را در یک آرایه رشته ای (String Array) با نام kelidestan_colormaps ذخیره کرده ایم و سپس در یک حلقه for ، در هر گام حلقه، یکی از طرح های رنگ آمیزی (Colormap) را برای رسم شکل به کار می بریم ( کلید شماره 30 ).

دستور length را برای به دست آوردن تعداد عناصر آرایه رشته ای (String Array) به کار برده ایم تا تعداد گام حلقه for را برابر با آن قرار دهیم.

دستور figure را در هر گام از حلقه به کار برده ایم تا یک پنجره شکل جدید باز شود و بنابراین شکل جدید، در آن رسم گردد (در غیر این صورت، شکل های جدید در همان اولین پنجره شکل که باز می شود، نمایش داده می شوند و بنابراین تنها یک شکل را در پایان اجرای کدهای متلب (MATLAB) مشاهده خواهیم کرد، در صورتی که باید به تعداد طرح های رنگ آمیزی (Colormap)، پنجره شکل داشته باشیم).

دستور title در متلب (MATLAB)، برای نمایش یک متن به صورت عنوان در بالای شکل، استفاده می شود (تا بدانیم که هر شکل، مربوط به کدام طرح رنگ آمیزی (Colormap) است).

نتیجه :
