نمایش پنجره ویرایشگر طرح رنگ آمیزی (Colormap Editor) (ویرایشگری برای تغییر مشخصات طرح رنگ آمیزی (Colormap) و مشاهده همزمان تغییرات در شکل رسم شده)، با دستور colormapeditor ، در متلب (MATLAB)
برای نمایش پنجره ویرایشگر طرح رنگ آمیزی (Colormap Editor) (ویرایشگری برای تغییر مشخصات طرح رنگ آمیزی (Colormap) و مشاهده همزمان تغییرات در شکل رسم شده)، دستور colormapeditor را به صورت زیر به کار می بریم :
در واقع پس از نوشتن کد رسم یک شکل دلخواه در متلب (MATLAB)، اگر دستور colormapeditor را به صورت بالا بنویسیم، با اجرای کدها، بعد از رسم شدن شکل در یک پنجره، آنگاه پنجره ویرایشگر طرح رنگ آمیزی (Colormap Editor) نیز باز می شود و در آن می توانیم مشخصات طرح رنگ آمیزی (Colormap) استفاده شده در رسم شکل را تغییر دهیم و همزمان آن تغییرات را در شکل رسم شده در پنجره رسم شکل مشاهده نماییم.
به مثال زیر توجه کنید :
3 خط اول کدها، برای عدم تداخل برنامه فعلی با برنامه های قبلی اجرا شده در متلب (MATLAB) می باشد.
کد
mesh(peaks) برای رسم یک شکل به کار رفته است.
کد
colormap hsv تعیین کرده است که طرح رنگ آمیزی hsv برای رسم شکل به کار رود.
نتیجه :

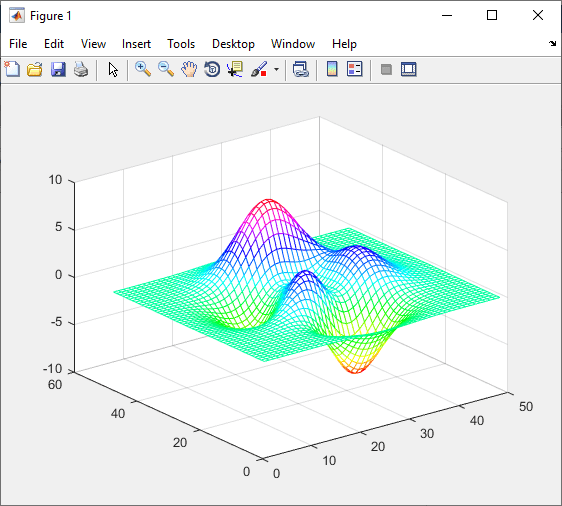

ابتدا پنجره رسم شکل باز می شود :
سپس پنجره ویرایشگر طرح رنگ آمیزی (Colormap Editor) باز می شود و در آن مشخصات طرح رنگ آمیزی (Colormap) به کار رفته در رسم شکل را می بینیم و می توانیم آنها را تغییر دهیم :

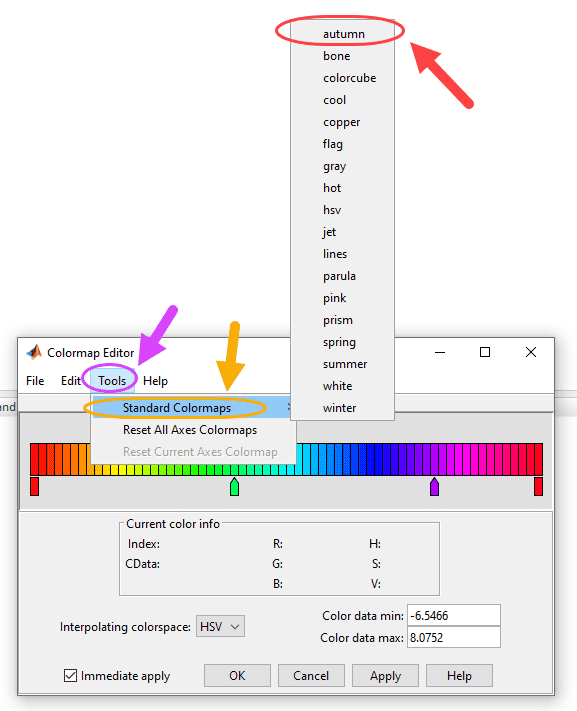

به عنوان مثال، اگر بخواهیم طرح رنگ آمیزی به کار رفته در رسم شکل را از hsv به autumn تغییر دهیم، از منوی پنجره ویرایشگر طرح رنگ آمیزی (Colormap Editor)، گزینه های زیر را انتخاب می کنیم :
بنابراین طرح رنگ آمیزی به autumn تغییر می کند :

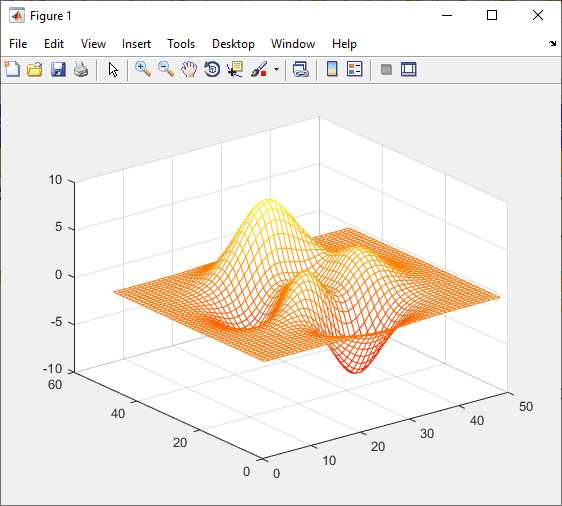

و در همان لحظه، در پنجره رسم شکل، تغییرات ظاهر شکل را مشاهده خواهیم کرد :
با سایر گزینه های پنجره ویرایشگر طرح رنگ آمیزی (Colormap Editor) نیز می توانیم مشخصه های طرح رنگ آمیزی (Colormap) را تغییر دهیم و تغییراتی که در رسم شکل اعمال می شود را در همان لحظه ببینیم.
