ایجاد امکان چرخاندن سه بعدی یک شکل سه بعدی رسم شده، توسط موس، با دستور rotate3d در متلب
با استفاده از دستور rotate3d ، می توانیم این امکان را به وجود بیاوریم که با موس، یک شکل سه بعدی رسم شده را در هر جهت دلخواه بچرخانیم و آن را از جهت های دلخواه ببینیم. برای این منظور، باید دستور rotate3d را به صورت زیر به کار ببریم :
برای درک بهتر این موضوع، به مثال زیر توجه کنید :
close all
clc
x=-8:0.5:8;
y=-8:0.5:8;
L=length(x);
z=zeros(L,L);
for nn=1:L
for mm=1:L
R=sqrt(x(nn)^2+y(mm)^2);
z(nn,mm)=sin(R)/R;
end
end
mesh(x,y,z)
xlabel('x')
ylabel('y')
zlabel('z')
rotate3d on
نتیجه :

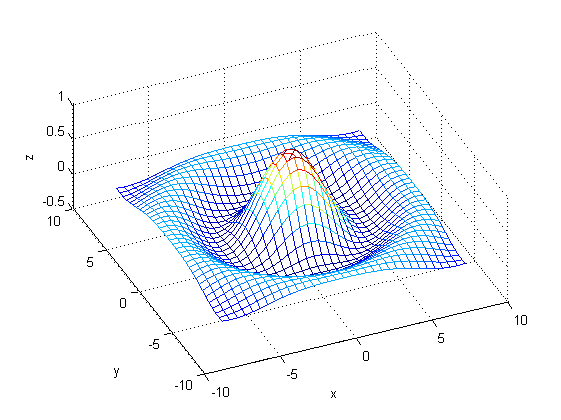

ابتدا شکل به صورت زیر رسم می شود :
اکنون موس را بر روی شکل برده و کلیک می کنیم و کلید موس را نگه می داریم و شکل را در جهت های دلخواهمان می چرخانیم. نتیجه به صورت زیر است :
مثال خود نرم افزار متلب :
close all
clc
surf(peaks);
rotate3d on
نتیجه :

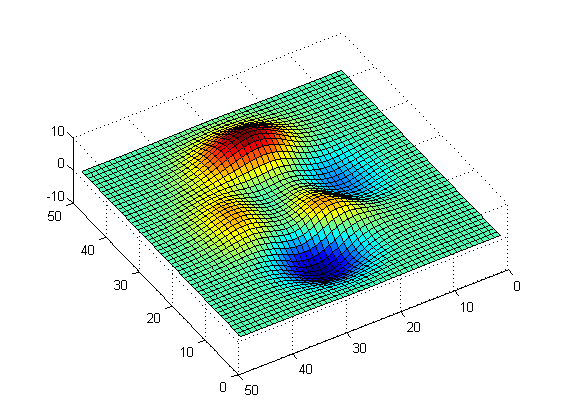

ابتدا شکل به صورت زیر رسم می شود :
اکنون موس را بر روی شکل برده و کلیک می کنیم و کلید موس را نگه می داریم و شکل را در جهت های دلخواهمان می چرخانیم. نتیجه به صورت زیر است :
نمایش یک جعبه مکعبی شکل (box) هنگام چرخش شکل با موس :
چنانچه دستور rotate3d را به صورت زیر به کار ببریم، آنگاه هنگامی که موس را برای چرخش شکل سه بعدی به کار می بریم، یک جعبه مکعبی شکل (box) نمایش داده می شود که چرخش شکل را بر اساس آن (بر اساس چرخش جعبه) می بینیم :
set(h,'RotateStyle','box','Enable','on');
برای درک بهتر این موضوع، به مثال زیر توجه کنید :
مثال خود نرم افزار متلب :
close all
clc
surf(peaks);
h = rotate3d;
set(h,'RotateStyle','box','Enable','on');
نتیجه :
ابتدا شکل به صورت زیر نمایش داده می شود :

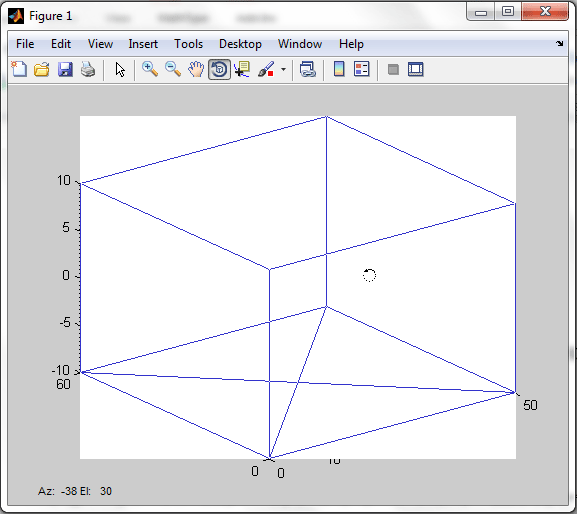

چنانچه موس را بر روی شکل ببریم و کلیک کرده و کلید موس را نگه داریم، یک جعبه نمایش داده می شود :

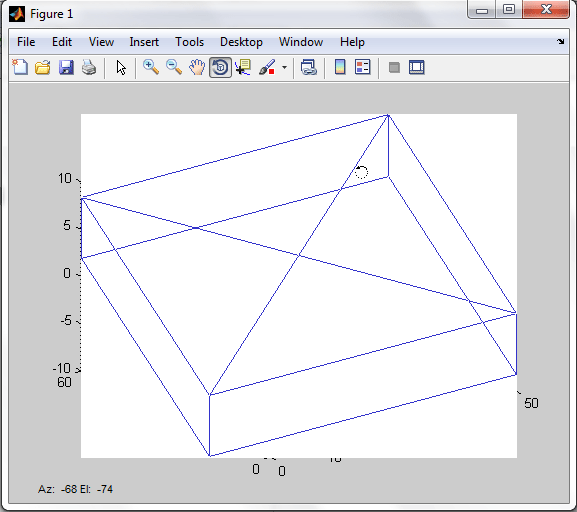

اکنون میزان چرخش مورد نظرمان را در جهت های دلخواه، به جعبه اعمال می کنیم :
سپس کلید موس را رها می کنیم تا شکل که به همان میزان چرخیده است، نمایش داده شود :
مثال خود نرم افزار متلب :
close all
clc
rotate3d on
ax1 = subplot(1,2,1);
surf(peaks);
ax2 = subplot(1,2,2);
surf(membrane);
h = rotate3d;
setAllowAxesRotate(h,ax2,false);
با دستور subplot ، دو شکل را در یک پنجره شکل رسم می کنیم، اما تنها یکی از این دو شکل، دارای قابلیت چرخش با موس خواهد بود (دیگری تغییر نمی کند).
نتیجه :
ابتدا شکل زیر رسم می شود :
تنها شکل سمت چپ دارای امکان چرخش می باشد. آن را با موس، مقداری می چرخانیم. نتیجه به صورت زیر می باشد :
