مقداردهی به پارامترهای یک مدل سیمولینک، از طریق اجرای دستورات در پنجره command متلب

در مدل های سیمولینک، معمولا پارامترهای مختلفی را تعریف می کنیم. ممکن است بخواهیم که پارامترها را در مدل سیمولینک تعریف کرده، ولی مقدار آنها را از طریق اجرای دستور در پنجره command تعریف نماییم. در این مبحث، قصد داریم نحوه این اجرای این عمل را آموزش بدهیم.

ابتدا دستور زیر را اجرا می کنیم تا پنجره Simulink Library Browser در متلب باز شود :

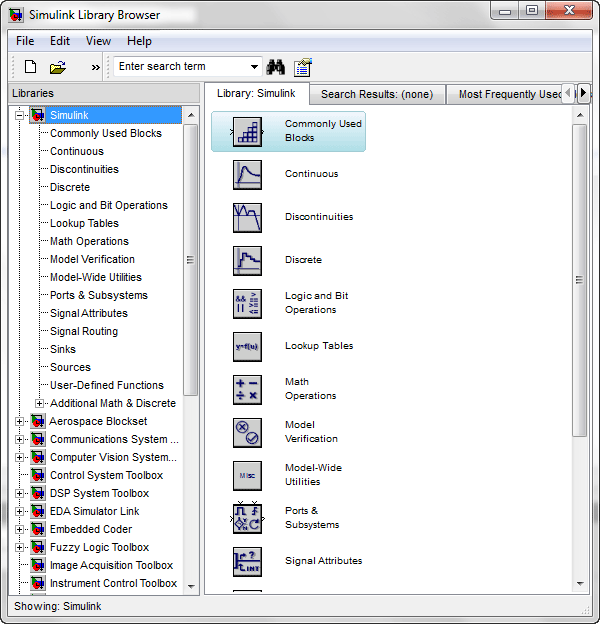

پنجره Simulink Library Browser به شکل زیر باز می شود :

ابتدا باید یک مدل ساده بسازیم. برای این منظور، به بلوک های زیر نیاز داریم :

Constant

Gain

Display

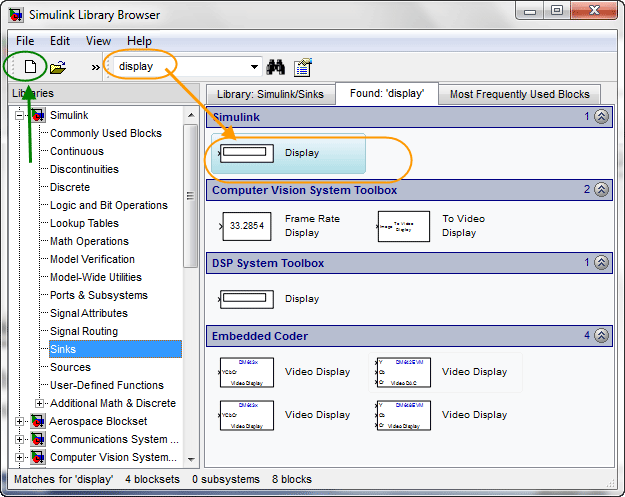

برای یافتن سه بلوکی که نام بردیم، تنها کافی است که در همان پنجره Simulink Library Browser ، نام آنها را در قسمت جستجو وارد کنید تا نمایش داده شوند :

بر روی دکمه New model که در شکل بالا نمایش داده ایم، کلیک می کنیم تا یک مدل جدید ایجاد شود و سپس بلوک ها را به صورت زیر در آن به هم متصل می کنیم و آن را با نام simulink_1.mdl ذخیره می کنیم :

بر روی بلوک Gain ، با موس، دابل کلیک می کنیم تا پنجره مربوط به آن باز شود :

همان طور که مشاهده می کنید، مقدار Gain برابر 1 قرار داده شده است، ما این مقدار را پاک کرده و نماد K را به جای آن می نویسیم. پس از ذخیره تنظیمات جدید، مدل سیمولینک به شکل زیر نمایش داده می شود :

اما ما مقداری برای K تعیین نکرده ایم. بنابراین قبل از اینکه مدل سیمولینک را شبیه سازی کنیم (اجرا کنیم)، باید دستور زیر را در پنجره Command نرم افزار متلب اجرا کنیم :

بنابراین مقدار متغیر K برابر 5 خواهد بود. مدل سیمولینک را شبیه سازی می کنیم. مقدار 5 در بلوک Display نمایش داده می شود :

اکنون می توانیم مقدار دیگری برای متغیر K تعیین کنیم و دوباره مدل سیمولینک را شبیه سازی نماییم.

مدل سیمولینک را می توانید از لینک زیر دانلود کنید :
