رسم مقادیر یک ماتریس دو بعدی به صورت شبه رنگی (شطرنجی) با دستور pcolor در متلب
دستور pcolor در متلب، برای ترسیم مقادیر یک ماتریس، به صورت شبه رنگی (شطرنجی)، به کار می رود، به این صورت که عناصر ماتریس، به صورت شطرنجی، نمایش داده می شوند و متناسب با مقدار هر عنصر، درون خانه متناظر با آن عنصر، با یک رنگ پر می شود. به مثال زیر توجه کنید :
clear all
close all
clc
x=-10:0.5:10;
y=-10:0.5:10;
L=length(x);
z=zeros(L,L);
for nn=1:L
for mm=1:L
z(nn,mm)= -sqrt(x(nn)^2+y(mm)^2);
end
end
pcolor(x,y,z)
xlabel('x')
ylabel('y')
close all
clc
x=-10:0.5:10;
y=-10:0.5:10;
L=length(x);
z=zeros(L,L);
for nn=1:L
for mm=1:L
z(nn,mm)= -sqrt(x(nn)^2+y(mm)^2);
end
end
pcolor(x,y,z)
xlabel('x')
ylabel('y')
دستور length ، برای تعیین طول یک بردار به کار می رود. از دو حلقه for ، برای ساخت ماتریس z بر حسب x و y های مختلف، استفاده کرده ایم.

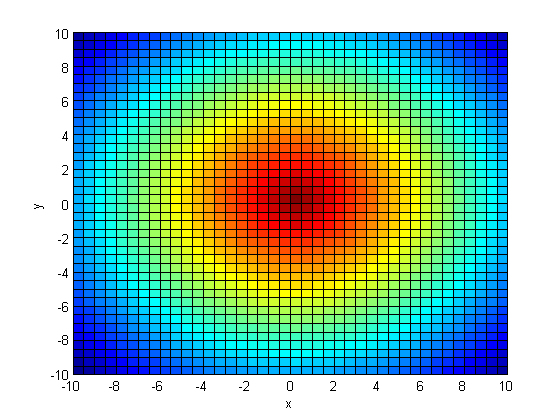

نتیجه :
چنانچه بخواهیم مقادیر عدددی متناظر با هر رنگ را بدانیم، می توانیم با دستور colorbar ، این مقادیر را در کنار شکل نمایش بدهیم. به مثال زیر توجه کنید :
همان مثال قبل را این بار با دستور colorbar می نویسیم :
clear all
close all
clc
x=-10:0.5:10;
y=-10:0.5:10;
L=length(x);
z=zeros(L,L);
for nn=1:L
for mm=1:L
z(nn,mm)= -sqrt(x(nn)^2+y(mm)^2);
end
end
pcolor(x,y,z)
colorbar
xlabel('x')
ylabel('y')
close all
clc
x=-10:0.5:10;
y=-10:0.5:10;
L=length(x);
z=zeros(L,L);
for nn=1:L
for mm=1:L
z(nn,mm)= -sqrt(x(nn)^2+y(mm)^2);
end
end
pcolor(x,y,z)
colorbar
xlabel('x')
ylabel('y')
نتیجه :
