رسم مقادیر یک ماتریس دو بعدی به صورت یک سطح برجسته با دستور surf در متلب

چنانچه یک ماتریس دو بعدی داشته باشیم و بخواهیم توسط یک شکل سه بعدی، مقادیر عناصر آن را ببینیم، می توانیم از دستور surf در متلب استفاده کنیم. دستور surf ، مقادیر ماتریس را به صورت یک سطح برجسته و دارای پستی و بلندی، نمایش می دهد. به مثال زیر توجه کنید :

مثال

clear all
close all
clc

x=-10:0.5:10;
y=-10:0.5:10;
L=length(x);
z=zeros(L,L);
for nn=1:L
    for mm=1:L
        z(nn,mm)=-sqrt(x(nn)^2+y(mm)^2);
    end
end

surf(x,y,z)
xlabel('x')
ylabel('y')
zlabel('z')

ابتدا با دو حلقه for ، ماتریس z را با فرمولی دلخواه، برای بازه های تعریف شده x و y ساخته ایم. سپس با دستور surf(x,y,z) ، مقادیر ماتریس z را برای مقادیر مختلف x و y ، رسم کرده ایم. دستورات xlabel و ylabel و zlabel ، برای تعیین عنوان، برای سه محور مختصات، به کار رفته اند.

نتیجه :

رسم مقادیر یک ماتریس دو بعدی به صورت یک سطح برجسته با دستور surf در متلب
نکته

چنانچه بخواهیم مقادیر متناظر با هر رنگ، در کنار شکل، نمایش داده شود، باید بعد از دستور surf ، دستور colorbar را در خط بعدی بنویسیم. همان مثال قبل را دوباره می نویسیم :

مثال

clear all
close all
clc

x=-10:0.5:10;
y=-10:0.5:10;
L=length(x);
z=zeros(L,L);
for nn=1:L
    for mm=1:L
        z(nn,mm)=-sqrt(x(nn)^2+y(mm)^2);
    end
end

surf(x,y,z)
colorbar
xlabel('x')
ylabel('y')
zlabel('z')

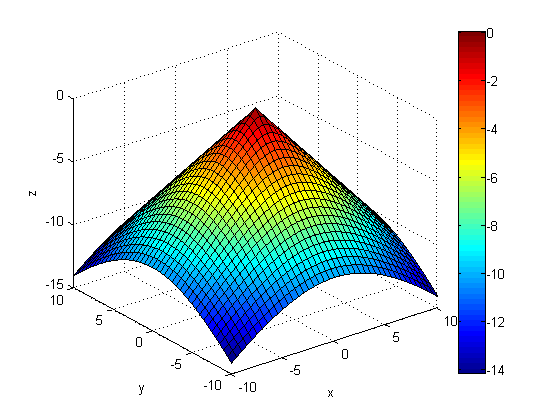

نتیجه :

رسم مقادیر یک ماتریس دو بعدی به صورت یک سطح برجسته با دستور surf در متلب

مشاهده می کنید که مقادیر متناظر با رنگ ها، در کنار شکل، نمایش داده شده اند.
