تبدیل نمودار ER به جداول بانک اطلاعاتی (در پایگاه داده)

در این قسمت از اموزش نمودار های ER که برای پروژه طراحی کرده ایم به جداول بانک اطلاعاتی تبدیل خواهیم کرد

برای تبدیل این نمودار ها باید درک درستی از صفات موجودیت ها و چندی ارتباط داشته باشیم

برای تبدیل نمودار ها به جداول در این بخش سه حالت را مورد بررسی قرار میدهیم

حالت اول

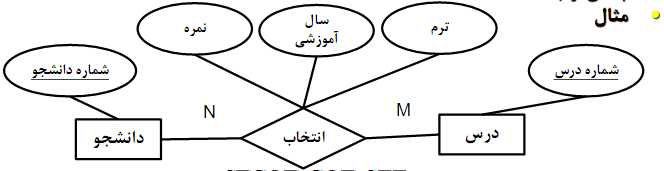

چندی ارتباط : N:M

در این حالت هر یک از موجودیت ها به یک جدول مستقل تبدیل خواهند شد

خود رابطه هم به یک جدول مستقل تبدیل خواهد شد

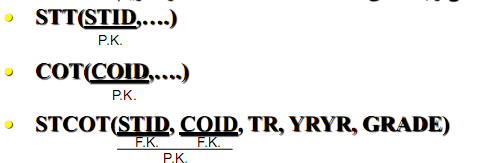

سپس کلید اصلی هر دو موجودیت در جدول رابطه به عنوان کلید خارجی در نظر گرفته میشود و هردو به عنوان کلید اصلی در نظر گرفته میشود.

حالت دوم

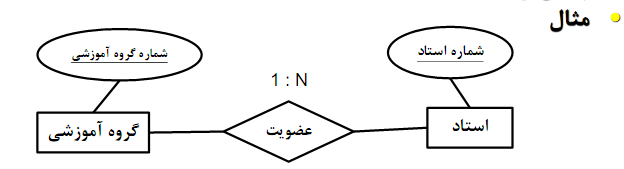

چندی ارتباط : 1:N

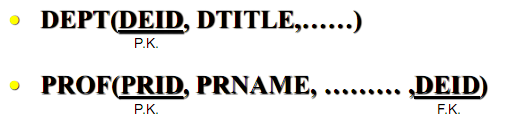

در این حالت هر موجودیت به یک جدول تبدیل خواهد شد سپس کلید اصلی طرف 1به جدول طرف N به عنوان کلید خارجی اضافه میشود.

حالت سوم

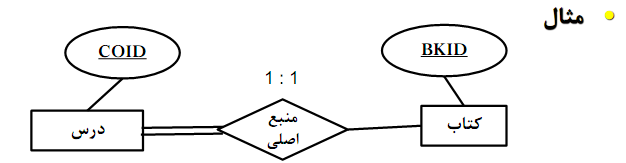

چندی ارتباط : 1:1

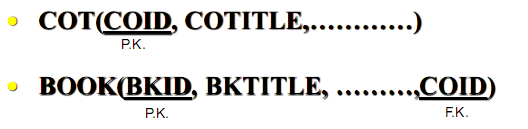

در این حالت هر یک از موجودیت ها به یک جدول تبدیل میشود و یکی از کلید های اصلی طرفین به طرف دیگربه عنوان کلید خارجی اضافه میشود.

حالت چهارم

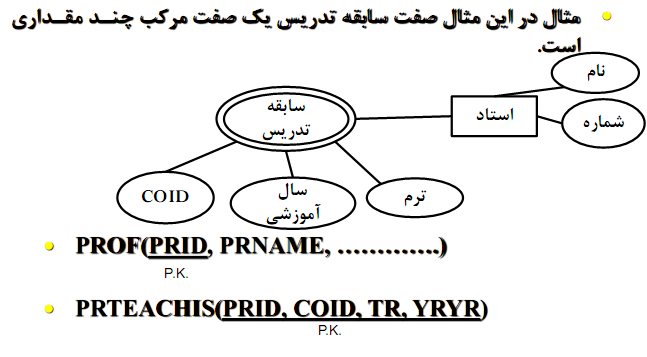

در صورت وجود یک صفت چندمقداری مرکب از این روش استفاده میشود
