اندازه گیری جریان (Current) با استفاده از مولتی متر دیجیتال دستی (Hand-held Digital Multimeter) (به اختصار : DMM)، در مدارهای الکتریکی (Electrical Circuit)

برای اندازه گیری جریان (Current) توسط مولتی متر دیجیتال دستی (Hand-held Digital Multimeter) (به اختصار : DMM)، باید در بخشی از مدار (Circuit) که می خواهیم جریان (Current) را اندازه بگیریم، مدار (Circuit) را باز کرده و آمپرسنج (Ammeter) (همان مولتی متر دیجیتال دستی به عنوان آمپرسنج) را در آن بخش از مدار (Circuit) قرار دهیم، تا جریان (Current) از آمپرسنج (Ammeter) عبور کند.

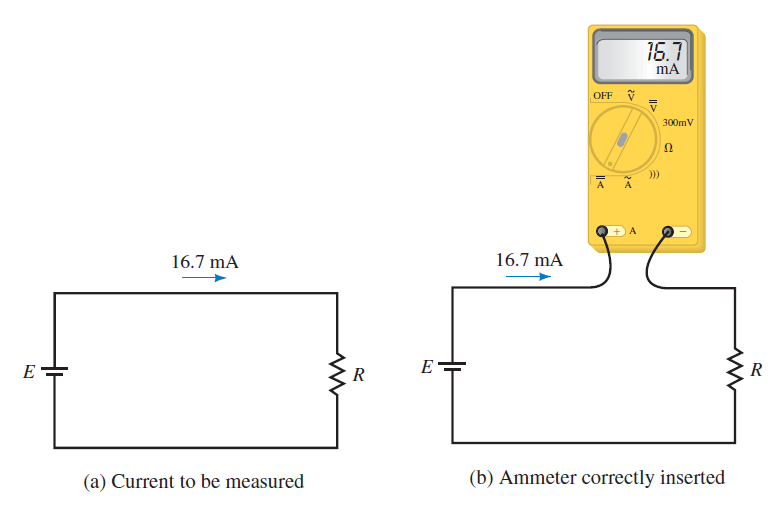

یعنی به صورت زیر :

اندازه گیری جریان (Current) با استفاده از مولتی متر دیجیتال دستی (Hand-held Digital Multimeter) (به اختصار : DMM)، در مدارهای الکتریکی (Electrical Circuit)

مطابق شکل زیر، باید سیم (Lead) قرمز به پایانه A (پایانه +) مولتی متر (Multimeter) و سیم (Lead) سیاه به پایانه COM (پایانه -) مولتی متر (Multimeter) متصل شده باشد.

اگر جریان (Current) از پایانه A (پایانه +) وارد مولتی متر دیجیتال دستی (Hand-held Digital Multimeter) شود، میزان جریان (Current) با علامت مثبت (Positive) نمایش داده می شود و اگر جریان (Current) از پایانه COM (پایانه -) وارد مولتی متر دیجیتال دستی (Hand-held Digital Multimeter) شود، میزان جریان (Current) با علامت منفی (Negative) نمایش داده می شود.

منابع و لینک های مفید

Circuit Analysis, Theory And Practice-Allan H. Robbins, Wilhelm C. Miller-Fifth Edition - صفحه : 46
