نمودار طرح واره (Schematic Diagram) یک مدار (Circuit)، در مدارهای الکتریکی (Electrical Circuit)

در کلید شماره 26563 ، نمودار تصویری (Pictorial Diagram) را معرفی کردیم و گفتیم که در آن، اجزای (Component) مدار (Circuit) را مشابه شکل واقعی و فیزیکی آنها رسم می کنیم. اما مسلما کشیدن نمودار تصویری (Pictorial Diagram)، دشوار است. در نمودار طرح واره (Schematic Diagram)، از نمادهای (Symbol) ساده شده و استاندارد (Standard) برای نمایش اجزای (Component) مدار (Circuit)، استفاده می کنیم.

به عنوان مثال، در شکل زیر، دو نمودار طرح واره (Schematic Diagram) را مشاهده می کنید :

در شکل بالا، این دو نمودار طرح واره (Schematic Diagram)، معادل مدار (Circuit) مربوط به نمودار تصویری (Pictorial Diagram) زیر می باشد :

همان طور که در شکل اول مشاهده کردید، هر دو نمودار طرح واره (Schematic Diagram) مربوط به یک مدار (Circuit) هستند و فقط در یکی، لامپ (Lamp) را با نماد (Symbol) مربوط به آن نمایش داده ایم (در قسمت a شکل) و در دیگری چون بر روی خاصیت مقاومت (Resistance) لامپ (Lamp) تاکید داشته ایم، نماد (Symbol) مربوط به مقاومت (Resistance) را به جای لامپ (Lamp) در نمودار طرح واره (Schematic Diagram) رسم کرده ایم.

بنابراین در هنگام رسم کردن نمودار طرح واره (Schematic Diagram)، باید نمادهای (Symbol) متناسب با مسئله مورد نظرمان را در نمودار طرح واره (Schematic Diagram) به کار ببریم.

هنگام رسم نمودار طرح واره (Schematic Diagram)، ما معمولا آنها را با استفاده از خط های افقی و عمودی رسم می کنیم، که با زاویه قائمه (زاویه راست - Right Angle) به یکدیگر متصل می شوند. این روش، روش استاندارد در رسم نمودار طرح واره (Schematic Diagram) می باشد.

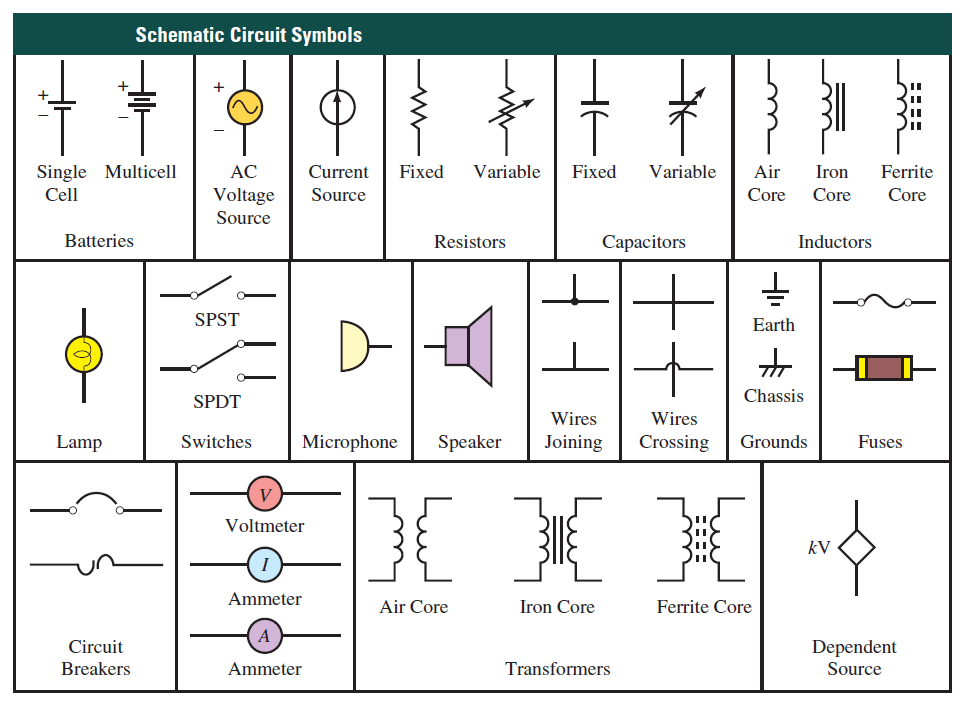

در شکل زیر، تعدادی از نمادهایی (Symbol) که در نمودار طرح واره (Schematic Diagram) به کار می روند را نمایش داده ایم :
